一、 用途和簡介

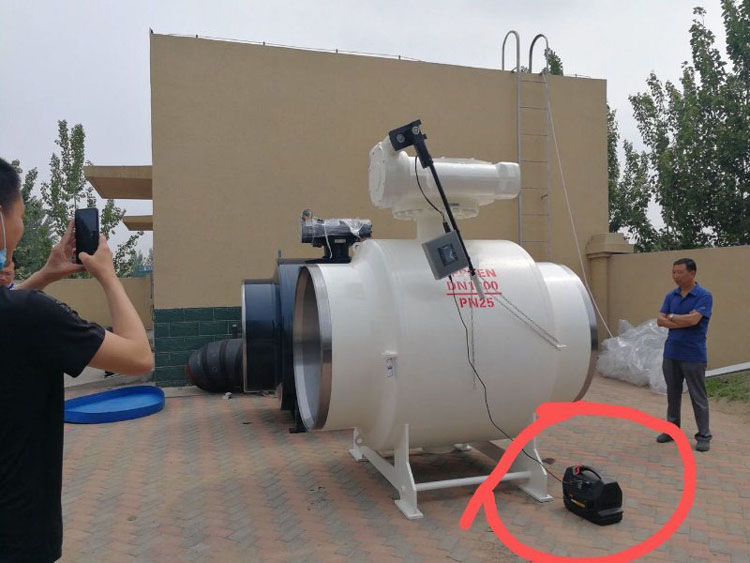

該裝置是高效安全開啟閥門的輔助設備；

 在發電、石油化工、鋼鐵、市政等行業中有一些扭矩較大或開關圈數較多的閥門，這些閥門有的開關頻繁，有的是操作人員無法長時間靠近的

惡劣環境中，尤其一些超大的電動驅動閥門，平時受到操作信號控制，但是停機檢修時就只能靠人力來開關這些閥門；

在頻繁開關這些大扭矩或多圈數閥門方面，有時會配備專職操作人員，而對于偶爾開關的閥門，那就只有讓維護人員放下手頭工作，用一天甚

至幾天的時間操作這些閥門開關，費用費時，操作也存在不安全因素，已不適應發展的現代化工業；

人即可輕松完成裝置組裝和閥門開關操作，在操作過程中，可自行設置和查看參數和閥門性能狀態，實現轉速和扭矩的智能調節，安全快捷

的對閥門進行開啟。

二、 技術參數

額定功率： 200W

最大功率： 600W

電源電壓： 220V

轉速設定范圍： 20—60r/min

扭矩率設定范圍： 30—100%

三、 性能特點

? 適合開啟位置刁鉆，人員不好操作的閥門，采用該裝置能確保操作人員的人身安全；? 非常適合操作轉數多，扭矩大的閥門，減輕操作人員的工
作強度，改善操作人員的工作環境，降低了生產成本； 適合已經銹死的，不經常開啟的閥門；? 采用 220V/50Hz 電源，工作場所無特定限制，手持
支撐桿上設置正反轉、急停按鈕，手觸顯示屏等，利于操作；? 采用觸控屏與伺服控制系統搭配，具有體積小，便于攜帶，使用方便，等特點；

? 可根據現場需要，配備相應長度的支撐桿，配備相應聯軸器，適應不同規格、類型的閥門開啟需要；? 人員操作時，手持支撐桿就能操作控制，
對體積較大的閥門的操作，優勢明顯。

四、 結構和工作原理

該裝置由聯軸器、減速裝置、伺服電機、支撐桿、伺服電機驅動器、 顯示屏、防抖動鏈裝置、順、逆轉按鈕，急停按鈕等組成。

整套裝置連接在支撐桿上。其中伺服電機、伺服電機驅動器、 顯示屏控制系統與電源系統電性連接。 減速旋轉裝置同聯軸器采用螺栓和卡扣固定，對于

不同類型、不同尺寸的閥門閥桿，可更換相應的聯軸器。

聯軸器和閥門的閥桿連接，伺服驅動系統控制伺服電機的啟動、轉動與角位移，伺服電機帶動減速裝置和半聯軸器轉動，進而帶動閥門的閥桿轉動，控制閥

門的開啟和關閉。

-

2

-便攜式電動開閥器結構示意圖開啟閥門前，操作人員根據需要，選用相應的聯軸器連接在減速裝置上，并安裝聯軸器和閥桿連接，防抖動設置在支撐桿右端，
把 304 不銹鋼鐵鏈連接在牢固支架或把手上，防止該裝置抖動和滑落，影響閥門的開合角度及解放操作人員手部。檢查聯軸器和閥桿安裝情況，檢查裝置是
否固定后，把電源接頭插入插座，接通電源，按下顯示屏右側的電源開關，選擇順、逆時針開關按鈕，按鈕在支撐桿右側，靠近手持部設置的凸肋左側，按下

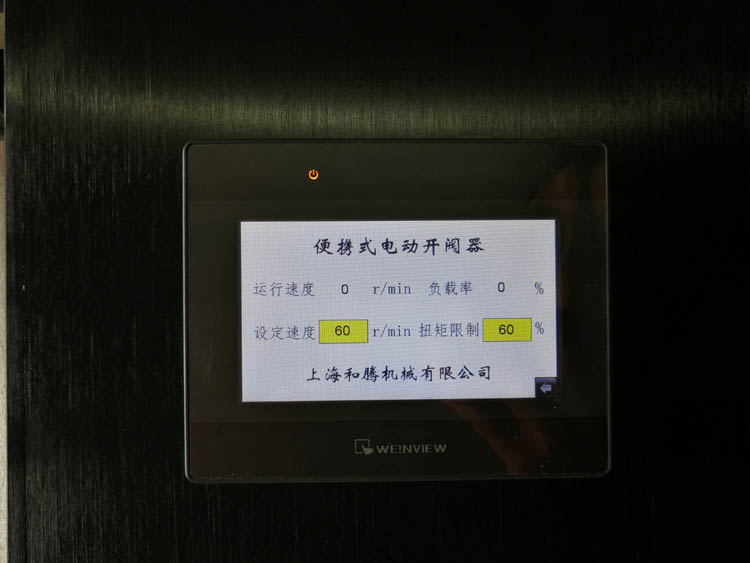

后，伺服電機系統帶動減速旋轉裝置轉動，進而帶動聯軸器和閥門的閥桿轉動，來控制閥門的開啟和關閉。在閥門開啟過程中，操作人員可在顯示屏上，能清
楚的了解閥門的性能狀態，并能手觸設定操作數據，設定轉速和扭矩率等數據。急停按鈕設置在支撐桿最右端凸點處，按鈕右側貼有標注，操作人員根據情況
進行操作，增加裝置使用的安全性能，實現人機的交互。完成閥門的開啟工作后，關閉電源，拆卸防抖鏈，拆卸聯軸器和閥桿的連接。

-

五、 使用與操作

 開啟閥門前，需先檢查確認待操作閥門的標識，檢查閥門周邊環境，該裝置不能放置在水中和油侵的環境中使用，不能在易燃、易爆環境中使用，對種類不
同閥門開啟應參照相應閥門的操作規程；? 操作前必須檢查閥門外形完整，確保閥門正常，相應管線連接正常，辨別開關方向，確保開關方向正確；

 閥門的逆時針按鈕為閥門開啟方向，順時針按鈕為閥門關閉方向；? 開啟大扭矩、大口徑的閥門時，操作人員應帶好安全帽，使用安全可靠的扶梯；

 檢查電源的安全性，檢查電源插排安全性，確認不是連接在工業電源上，開啟電源開關前，檢查是否接好地線，檢查該裝置的電纜是否有破損；

連接聯軸器時和防抖動裝置時，操作人員要帶好手套，使用專用工具拆

4

-卸和安裝。在開啟過程中，觀察閥門和管線情況，及時做出判斷，準確進行操作， 拆卸聯軸器及聯軸器和閥門連接時，不要用錘子敲打裝置，以免造成伺

服電機及其端部編碼器的損壞；手觸設置參數時，參照本說明的技術參數范圍，不可超出范圍進行設定和更改；

裝置運行時，不允許用手觸摸旋轉運行部位。裝置使用后，應先切斷電源，拔下電源線，方進行裝置的拆卸和移動。

六、 攜帶和保管

整套裝置攜帶是不得大角度傾斜和翻轉，避免大幅度的顛簸損壞設備；

本設備應妥善保管，存放在-20—40ºC，環境濕度 80%RH 以下的室內，

不得露天堆放，須防雨防潮，避免陽光長時間直射； 使用該裝置時，應輕拿輕放，避免因空間狹小造成磕碰。使用后，應擦拭干凈，放置專用工具箱或紙箱
內，并做好標記； 放置時，上方不允許落放重物，不允許擠壓堆放，這樣很容易造成裝置的損壞；

不要將該裝置放置在發熱物體附近，
